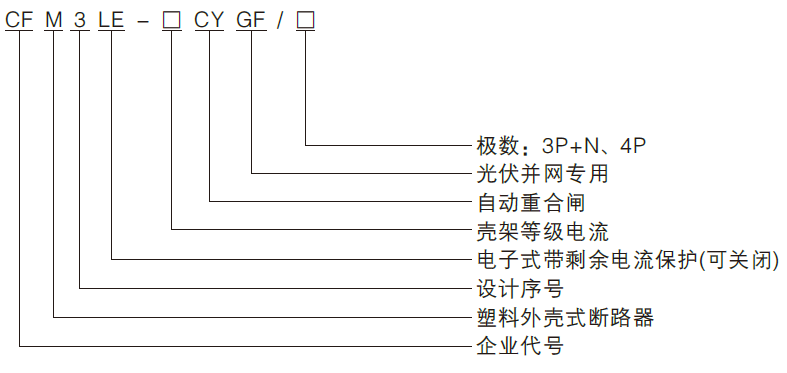

CFM3LE-CYGF系列

CFM3LE-CYGF系列分布式光伏并網專用低壓斷路器(以下簡稱：斷路器)是專用于分布式光伏電源并網的低壓斷路器，它集電動操作機構、智能控制器、塑殼斷路器于一體，對線路或用電設備的過電流、短路、缺相、欠壓、失壓、過壓、漏電等進行保護。
斷路器能夠?qū)崿F(xiàn)欠壓延時跳閘，躲過電力系統的電力波動與驟降，確保電網電壓出現波動時，光伏電源不至于立刻離網，最大限度地發揮分布式光伏電源對電網的支撐作用。同時，也能讓用戶獲得最大的經濟效益。
斷路器能夠?qū)崿F(xiàn)失壓跳閘，防止無壓合閘，即在電網出現長久故障或計劃?rùn)z修等長久失電時，避免隨意合閘而危及電網檢修人員及其它相關人員的人身安全。
斷路器自帶電動操作機構，能夠?qū)崿F(xiàn)檢有壓自動合閘，有效解決孤島效應并提升分布式光伏配電系統的自動化性能。
斷路器自帶中文液晶顯示窗口，能夠顯示斷路器運行狀態、設置保護參數，查詢故障記錄。
斷路器設有RS485串行接口，可滿足通訊組網的要求。
該斷路器4P具有隔離功能，符號為(3P+N除外)。
產品符合標準：
GB/T 14048.2、GB/T 19939、Q/GDW 1972

● 海拔高度：安裝地點的海拔高度不超過2000m；
● 周?chē)諝鉁囟龋褐車諝鉁囟壬舷薏怀^(guò)+70℃，周?chē)諝鉁囟认孪薏坏陀?25℃；
● 安裝條件：安裝在無沖擊震動及無雨雪侵襲的地方，1、3、5、N端子接電網側，2、4、6、N端子接光伏側，與垂直面的傾斜度不超過5°；
● 污染等級：3級；
● 安裝類別：Ⅲ；
● 安裝場所的外磁場在任何方向不超過地磁場的5倍；
● 斷路器應按產品的使用說明書要求安裝和使用。
