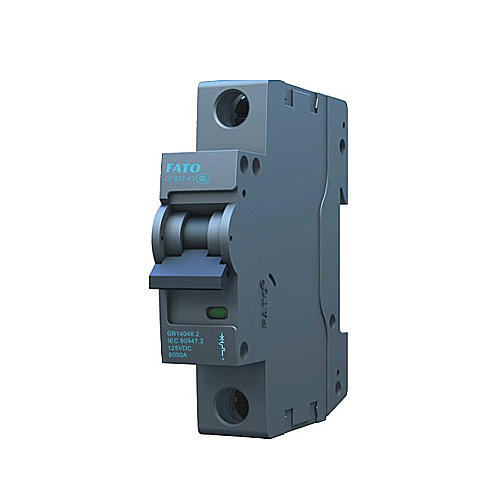

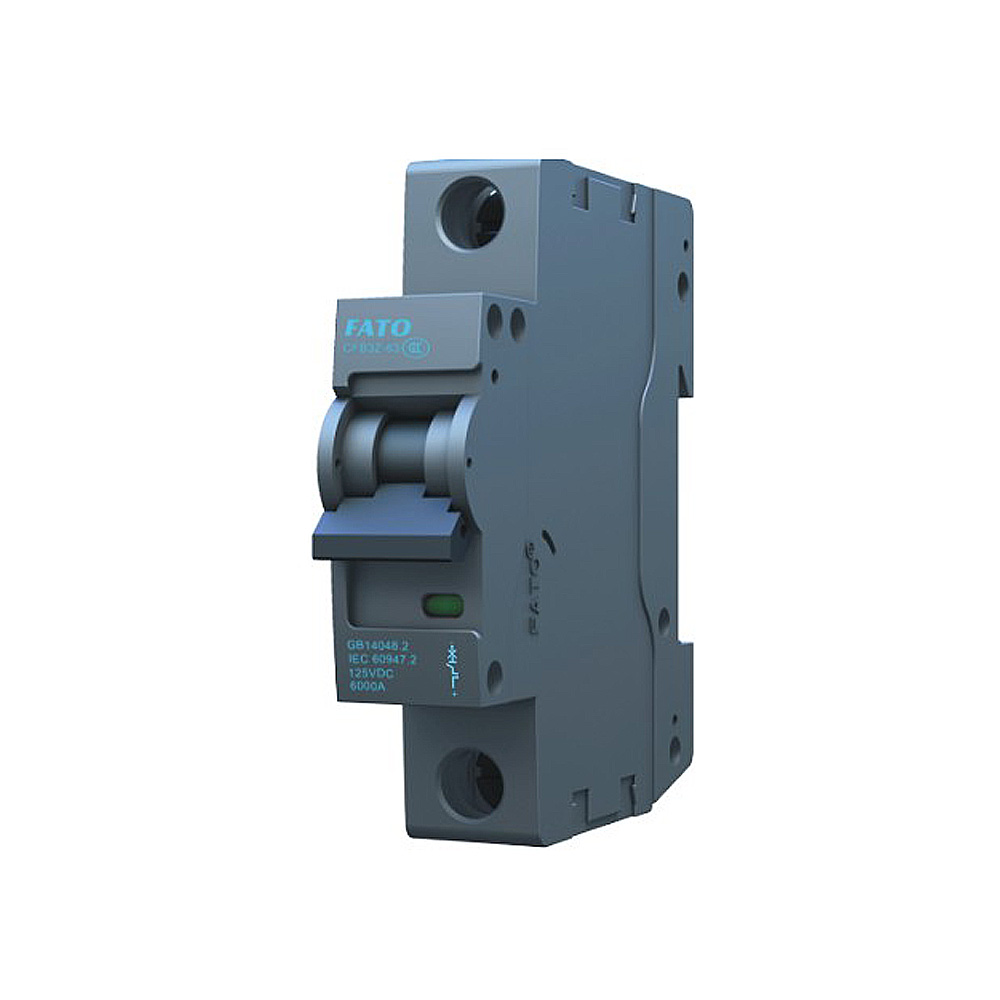

CFB3Z系列

CFB3Z系列小型直流斷路器適用于直流、最大額定電壓為1000V額定電流至63A及以下的電路中作為線路、照明及動力設備的過載與短路保護，也可在正常情況下作線路和設備的不頻繁通斷轉換。
產品符合IEC60947-2、GB14048.2標準。

● 周圍空氣溫度上限不超過+40℃，下限不低于-5℃，24h平均值不超過+35℃。
● 安裝地點的海拔不超過2000m。
● 安裝地點的大氣相對濕度在周圍最高溫度+40℃時不超過50%，在較低溫度下可以有較高的相對濕度，最濕月的平均最大相對濕度不超過90%，同時該月的月平均溫度不超過+ 25℃，由于溫度變化發生在產品上的凝露情況必須采取措施。
● 污染等級：2級。
● 安裝類別：Ⅱ、Ⅲ類。
● 安裝形式：采取TH35-7.5型安裝軌安裝。
● 安裝條件：安裝面與垂直面傾斜度不超過5°。

本系列斷路器由塑料外殼、過電流脫扣器、操作機構、觸頭及滅弧系統等組成。外殼采用高強度、高阻燃的塑料壓制。
多極斷路器由多個單極拼裝而成，脫扣器用聯動桿相連，手柄用聯動罩連成一體，保證了各極通斷的一致性。
